双方向モータースピードコントローラー F05427
これ。
電源とモーターを、どこに接続すれば良いのか分からなかったので調べました。

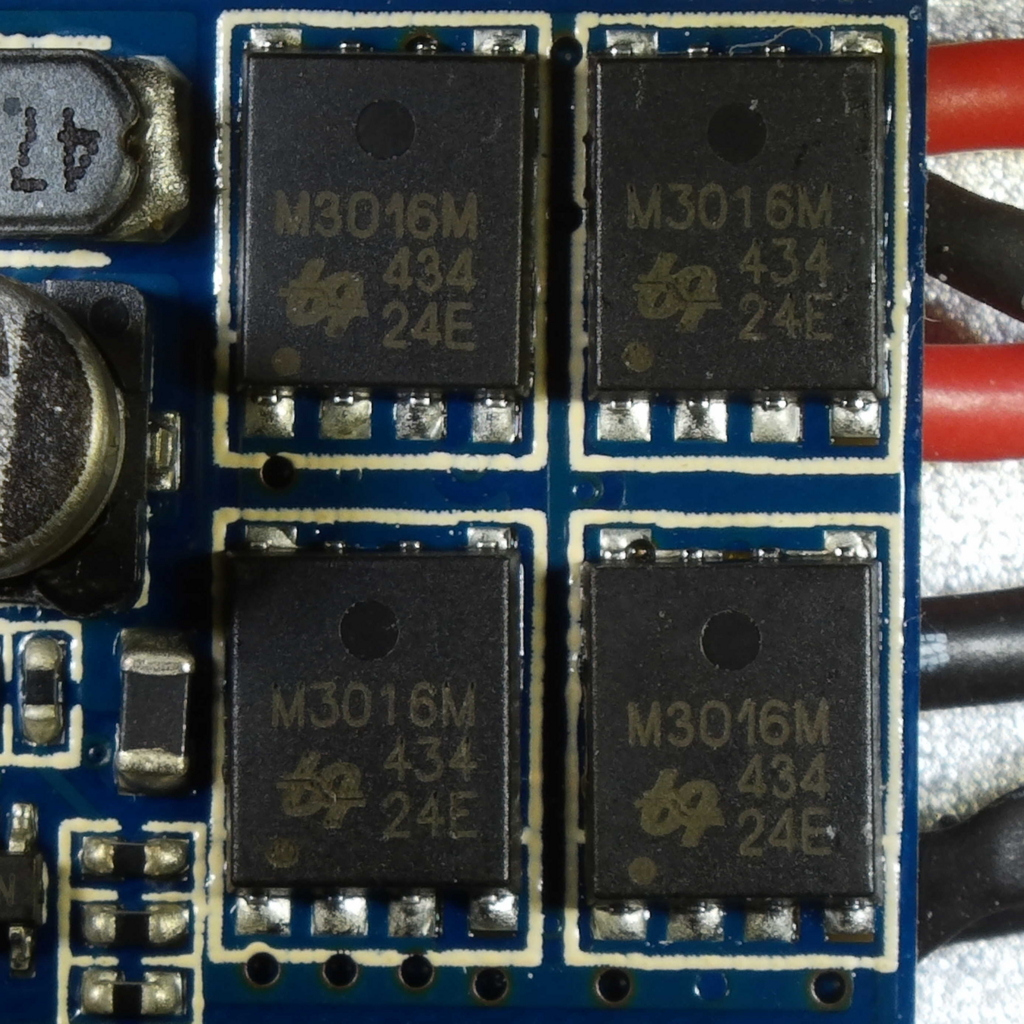

FETはこれ。M3016Mです。
http://www.s-manuals.com/pdf/datasheet/q/m/qm3016m6%2C_qm3016n6_ubiq.pdf
電源、モーターの配線が繋がっている箇所のシルクはこれ。
上から、
- 赤の+マーク
- 赤のマーク無し
- 黒のマーク無し
- 黒の-マーク
なんとなく想像つきますねw

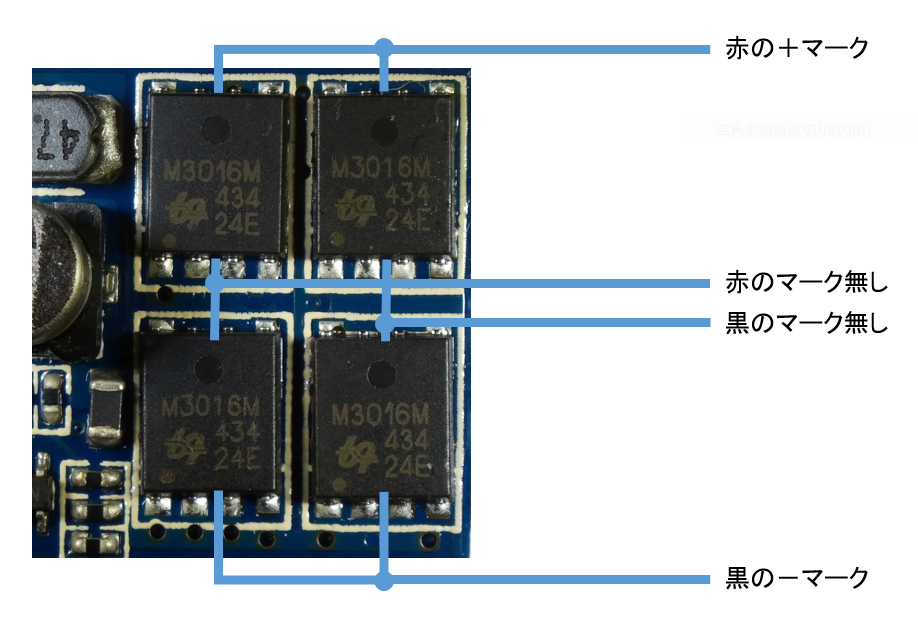

念のために、テスターで結線を確認すると、
でしたので、
- 赤の+マーク ... 電源の+
- 赤のマーク無し... モーターの+
- 黒のマーク無し... モーターの-
- 黒の-マーク ... 電源の-
でオッケー。
