Jetson Nanoにファン追加

重いプログラムを走らせなくても、結構温度が上がるJetson Nano。

f:id:matsujirushix:20190818095757p:plain

チョー不安なので、ファンを追加することに。

どんなファンが取り付けできるの?

40mm角のファンが取り付けできるようですが、、、
ネットで検索すると、色々とハマりどころがあるらしい。

qiita.com

公式は、NF-A4x20を推奨しています。

noctua.at

12V品とか5V品とか、PWMとか。間違えやすいオプション設定があるので、購入時は注意しましょう。

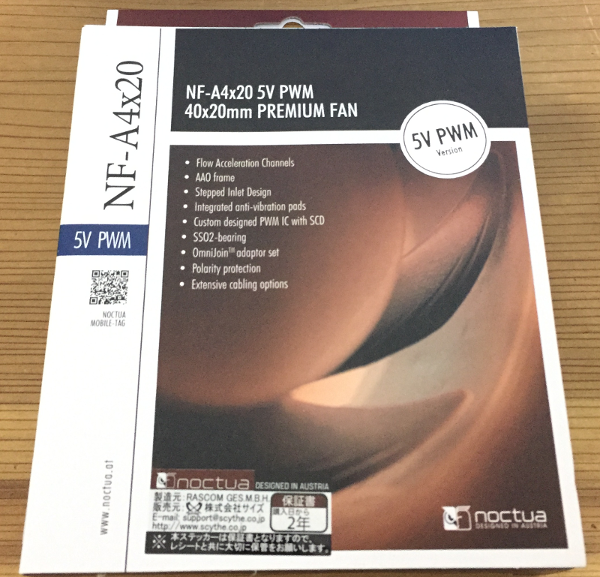

  • NF-A4x20
  • 5V
  • PWM (4pin)

入手性が悪くて価格が高騰していたので、ネットを探し回って、送料込み2500円くらいで購入しました。

f:id:matsujirushix:20190818101134p:plain f:id:matsujirushix:20190818101225p:plain

ファンの取り付けネジ

ヒートシンクの穴に、3mmのネジが通らないorz
インチサイズなのかなこれ?

2.6mmのネジだと長いのが入手し辛いので、ヒートシンクの穴を(ダイソーの3mmピンバイスで)大きくしました。
アルミくずが基板に降りかかるといけないので、逆さに持って慎重に慎重に。

f:id:matsujirushix:20190818102052p:plain

ネジはこれらを用意。

  • ステンレス トラスねじ M3x25 4本
  • ステンレス ナット M3 4個

近所のロイヤルホームセンターで、計108円でした。

ファンの取り付け

ネジで止めて、ケーブル繋ぐだけ。

f:id:matsujirushix:20190818102513p:plain

ファンのON/OFF

ファンを取り付けただけでは回転しません。(--;)

sudo jetson_clocksコマンドで、ファンスピードが最大になります。

jetson_clocksについてはこちらが参考になります。 より詳しくしりたい人は、vi /usr/bin/jetson_clocks

結果

36℃くらいで安定になりました。(そもそも、部屋が暑い。)
ファンが分厚くて気に入らないので、もうちょっと薄いファンにしたい。
