KH-270の改造メモ3

KH-270の改造メモです。

先回、ここまで実装しましたが、 f:id:matsujirushix:20170110223843j:plain

トランジスタアレイを表裏反対にしたほうが電源の配線が楽だったなこれ。

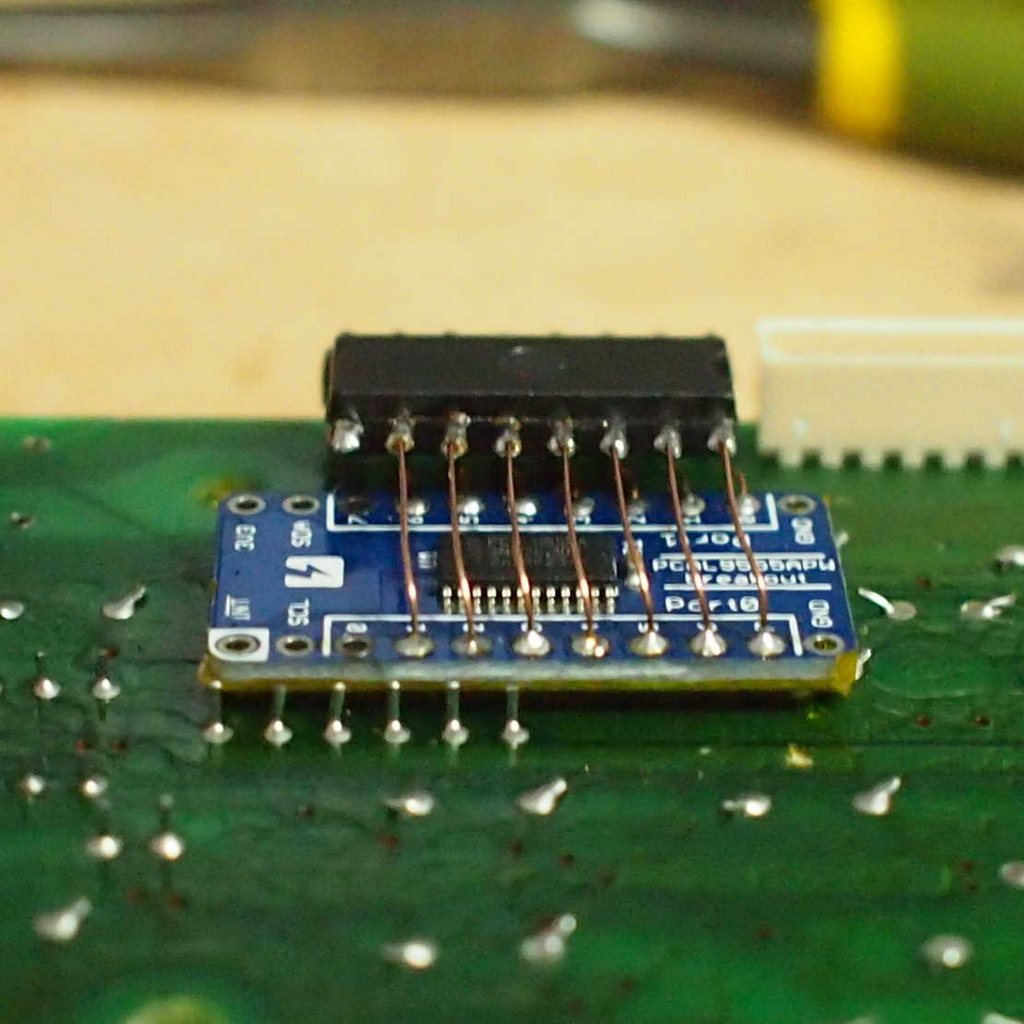

電源の配線が微妙になりそうだったので、トランジスタアレイを載せ直した。

f:id:matsujirushix:20170114162409j:plain

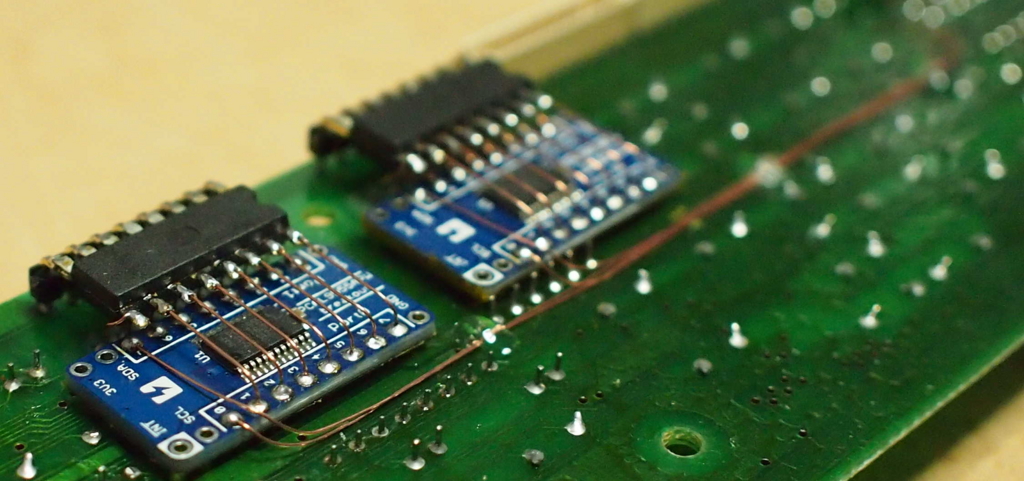

2個のトランジスタアレイからそれぞれ入力7本出力7本、1個のトランジスタアレイから入力2本、出力2本の、計32本を結線。

f:id:matsujirushix:20170114163309j:plain

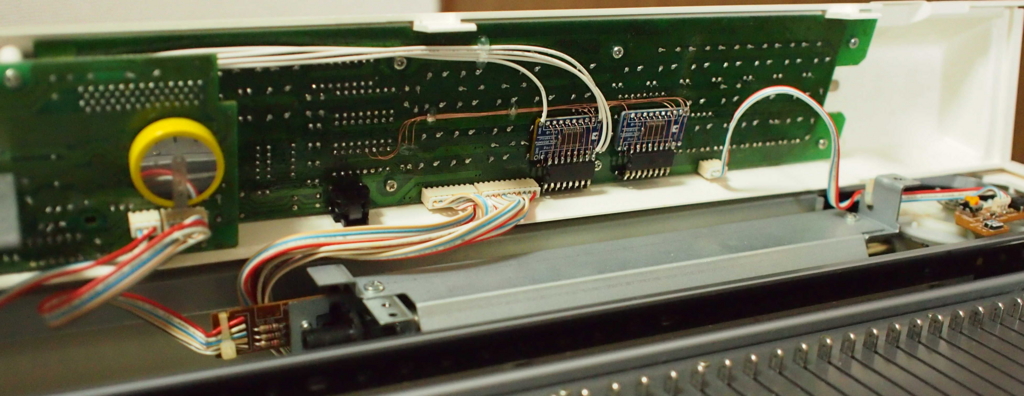

電源とI2Cを引きだしておき、編み機に収納。

f:id:matsujirushix:20170114163653j:plain
