KH-270の改造メモ

KH-270の改造メモです。

f:id:matsujirushix:20161230223849j:plain

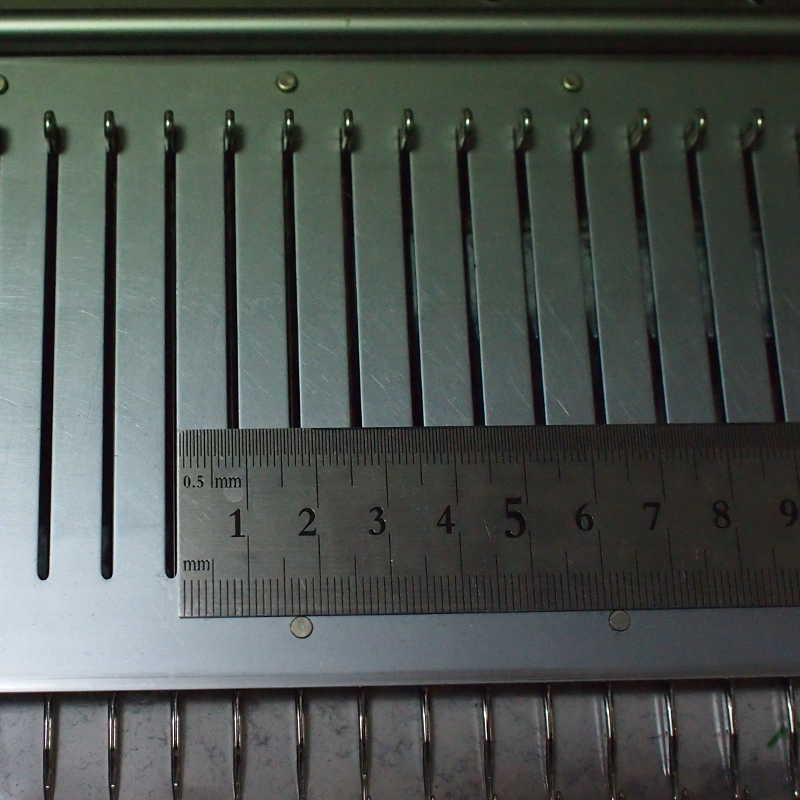

ニードルのピッチは9mm。

f:id:matsujirushix:20161230224011j:plain

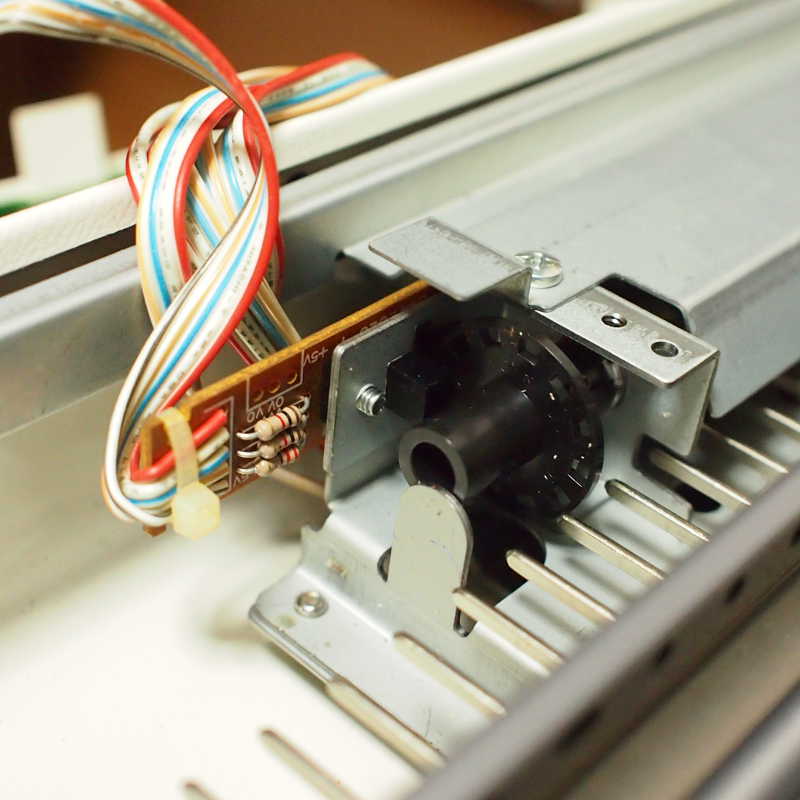

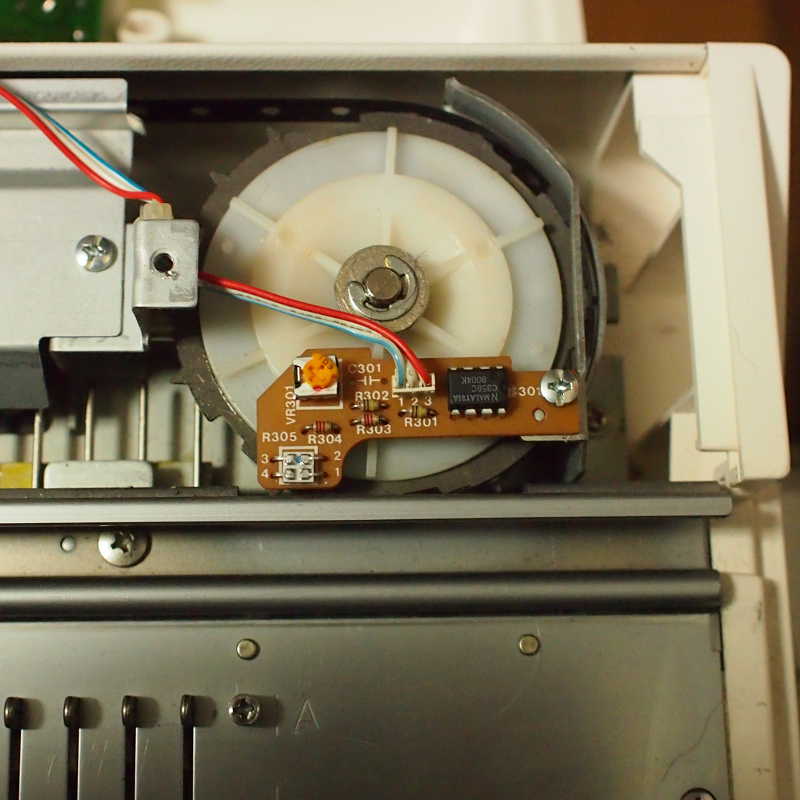

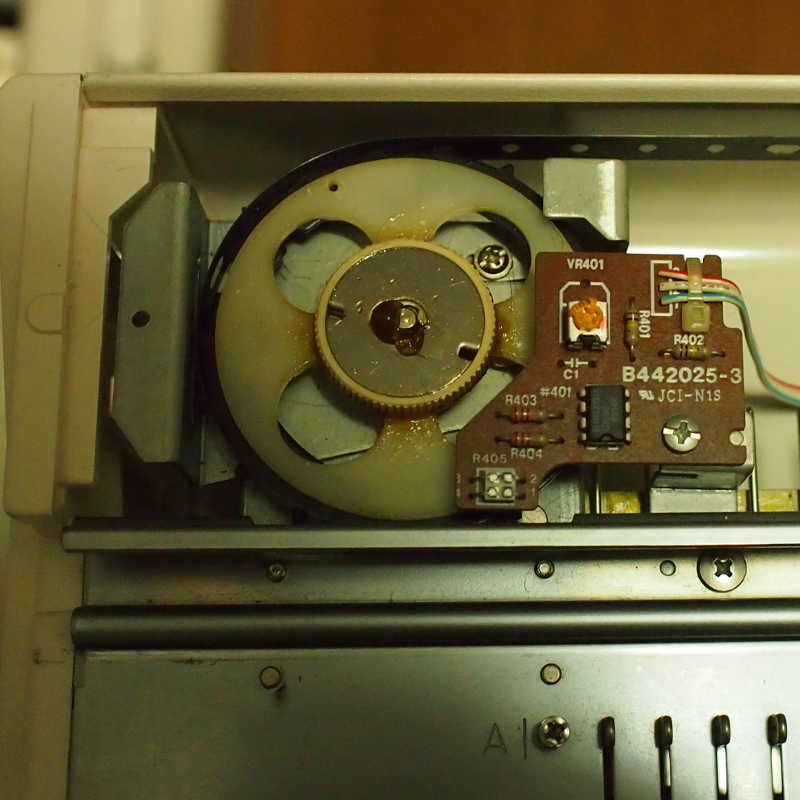

左センサー、右センサー、キャリッジ位置センサーは、KH-940と同じと思われる。

f:id:matsujirushix:20161230224308j:plain f:id:matsujirushix:20161230224313j:plain f:id:matsujirushix:20161230224401j:plain

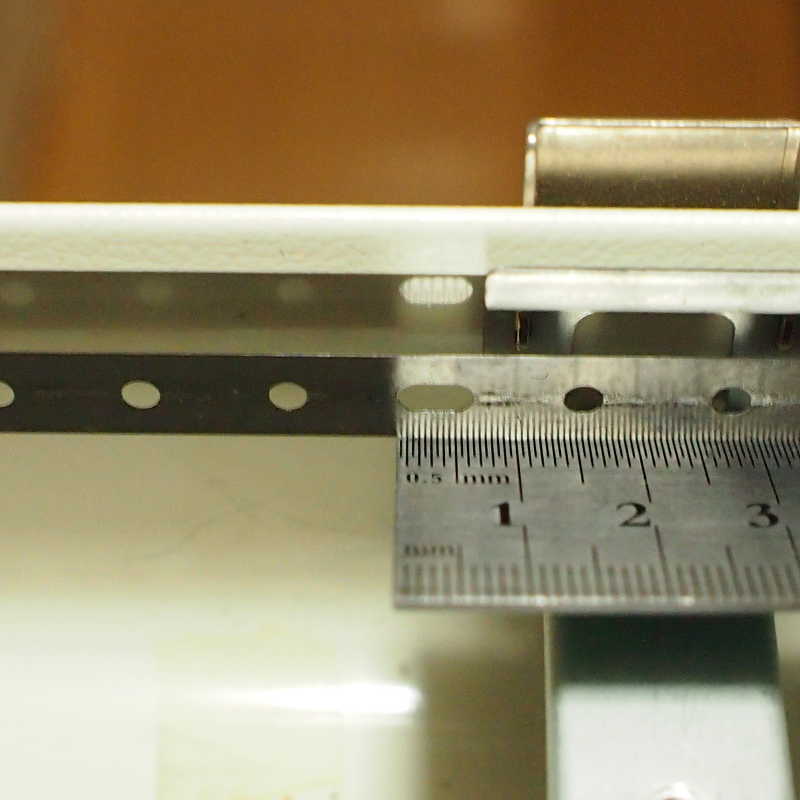

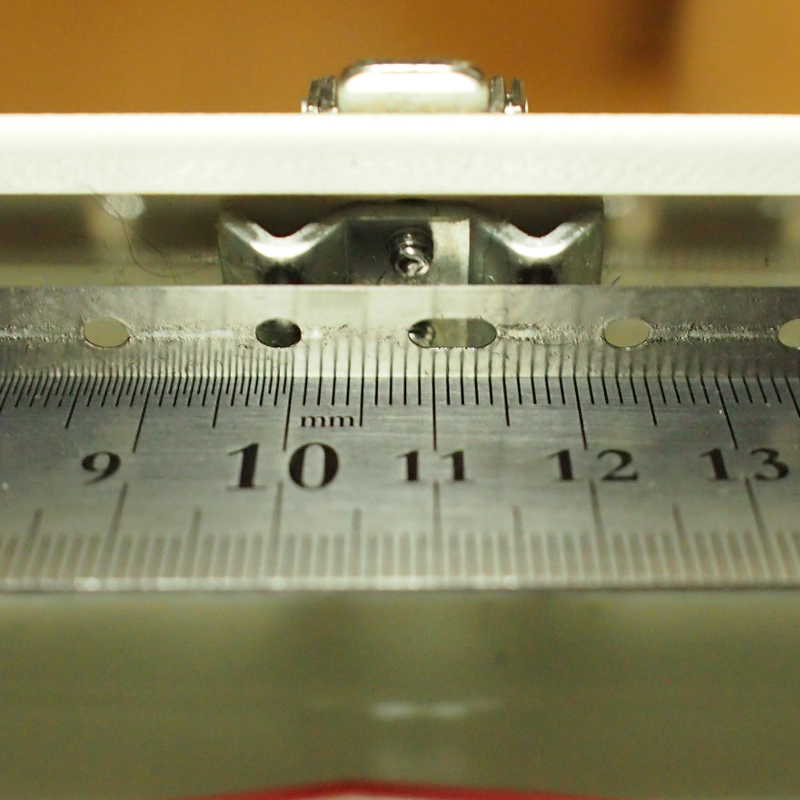

ベルトの長穴間隔は108mm。

f:id:matsujirushix:20161230224617j:plain f:id:matsujirushix:20161230224724j:plain

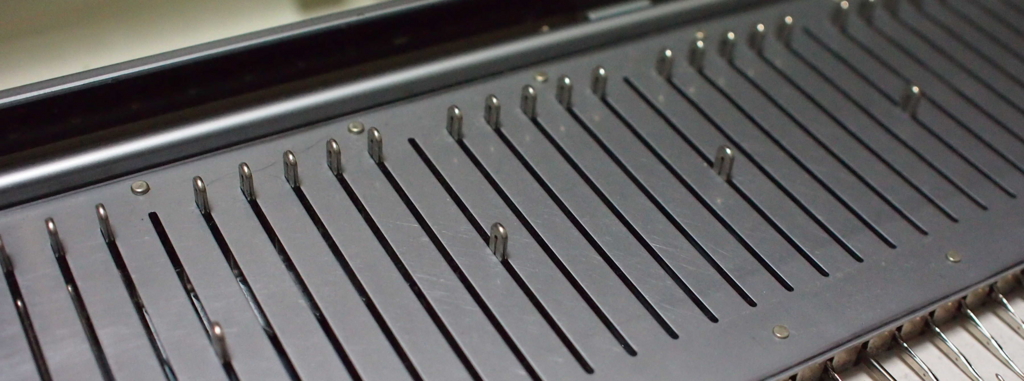

ニードルセレクタープレートは6枚と思われる。(メカの動きで確認)

f:id:matsujirushix:20161230225055j:plain

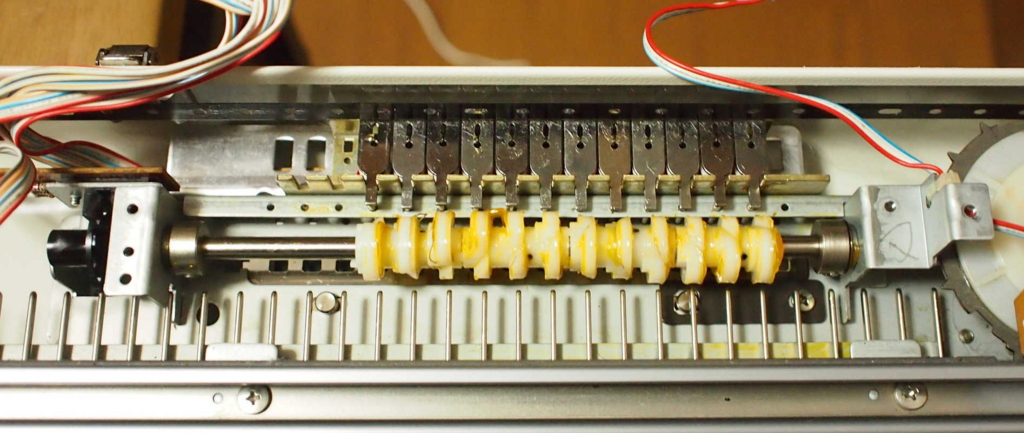

ソレノイドは12個。

f:id:matsujirushix:20161230224918j:plain

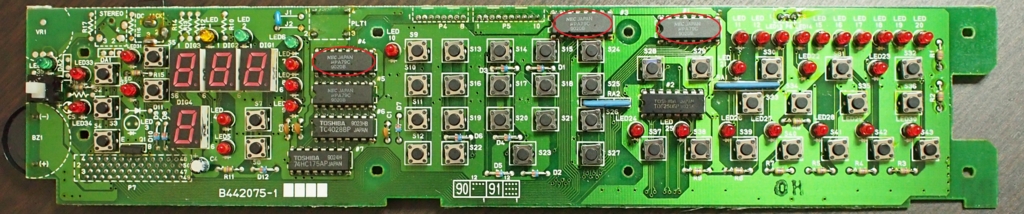

ソレノイドの駆動は、右2個のトランジスタアレイから各7本、左のトランジスタアレイから2本。計16本接続されており、そのうち4本は未使用と思われる。

f:id:matsujirushix:20161230225412j:plain
